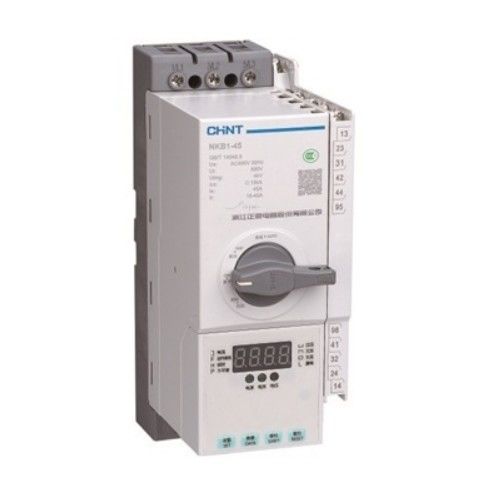

NKB1-125 Dispositivo de conmutación de control y protección CPS 3Poles Protección de cortocircuito

NKB1-125 Dispositivo de conmutación de control y protección CPS 3Poles Protección contra cortocircuito

Descripción del producto:

El dispositivo de conmutación de control y protección (CPS) de la serie NKB1 se utiliza principalmente en circuitos de CA a 50 Hz (o 60 Hz), con un voltaje de trabajo nominal de hasta 690 V,con una potencia de funcionamiento nominal de 1 A a 125 A, un controlador de ajuste de corriente de 0,4 A a 125 A, y un rango de potencia del motor controlado de 0,12 kW a 55 kW.y romper la corriente en condiciones normales (incluidas las condiciones de sobrecarga especificadas) y también puede conectar, llevar durante cierto tiempo, y romper la corriente en condiciones anormales especificadas (como cortocircuito).

Los interruptores de la serie NKB1 son adecuados para diversas situaciones, sistemas de distribución y sistemas de protección y control de motores, infraestructura, edificios, telecomunicaciones y otras aplicaciones.

Cumplir con las normas: IEC 60947-6-2 y GB/T 14048.9.

Producto Especificación:

Características del producto:

● La serie NKB1 CPS adopta la estructura modular integrada, integrando las funciones principales de interruptor, contactor, relé de sobrecarga, arrancador, desconector, y así sucesivamente.

●Con un volumen pequeño y una alta fiabilidad, tiene las ventajas de una alta capacidad de ruptura de corriente corta y una corta distancia de flashover.Protección contra cortocircuito y retraso de corto tiempo, protección instantánea de cortocircuito y protección rápida de cortocircuito.circuitos de control y circuitos de distribución con un rendimiento preciso y relatable.

● El producto de la serie NKB1 consta de una caja, un mecanismo de transmisión electromagnética, un mecanismo de funcionamiento, un conjunto de contactos del circuito principal, una liberación inteligente y contactos auxiliares,y puede controlar la fabricación y rotura del circuito local o remotamente.

●El CPS tiene una variedad de funciones de protección del circuito: retraso de arranque, fallas de fase, desequilibrio de tres fases, bajo corriente, sobre tensión, bajo tensión, etc.

●El CPS tiene diferentes tipos para su elección: tipo básico, tipo de extinción de incendios, tipo de fuga, tipo de comunicación.

●El SPC dispone de una función de recuperación clave y de autoajuste, para satisfacer las diferentes necesidades de los usuarios.

●El CPS tiene dos modos de control: control automático remoto y control manual local.

Condiciones de funcionamiento y idoneidad ambiental:

●Temperatura ambiente: -5°C~+40°C, valor medio de la temperatura diaria ≤ +35°C. Puede funcionar con fiabilidad a -25°C~+70°C durante un corto período.

●Altitud: ≤ 2000 m, bajando un 10% cada 1000 m cuando es superior a 2000 m.

●Humedad: cuando la temperatura del aire ambiente es de +40 grados, la humedad relativa ≤ 50%; se permite una humedad relativa más alta a temperaturas más bajas.la humedad relativa máxima del mes será del 90%, y se tendrá en cuenta la condensación en la superficie del producto debida a los cambios de temperatura.

●La humedad relativa máxima media del mes es del 90% cuando la temperatura media mensual mínima es de +25°C,y se tiene en cuenta la condensación que se produce en la superficie del producto debido a la variación de temperatura.

●Grado de contaminación: 3.

●Categoría de instalación: III.

●Requisito del lugar de instalación El campo magnético externo del lugar de instalación no debe exceder 5 veces el geomagnetismo en ninguna dirección.No hay lluvia ni nieve.Seco y ventilado.
