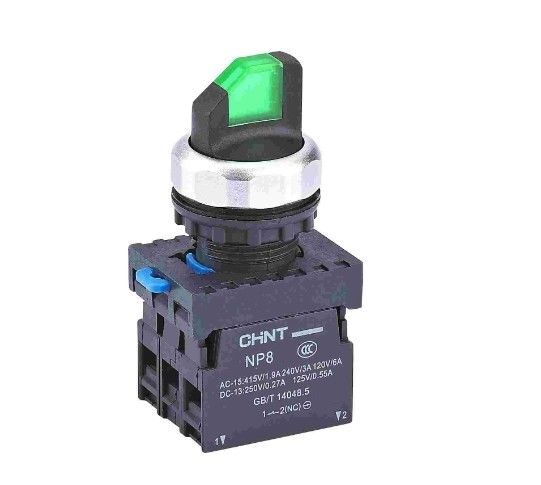

NP8-XD Interruptor de cambio iluminado IP54 Circuito de control industrial Interruptor de botón
NP8-XD Interruptor de cambio iluminado IP54 Circuito de control industrial Interruptor de botón
Descripción del producto:
El interruptor de pulsador de la serie NP8 es adecuado para circuitos de corriente alterna a 50 Hz (o 60 Hz), con un voltaje de funcionamiento nominal de 415 V o menos, o en circuitos de corriente continua con un voltaje de funcionamiento nominal de 250 V o menos.Está diseñado para circuitos de control industriales para controlar arrancadores electromagnéticosUn interruptor de pulsador con una luz indicadora también es adecuado para aplicaciones de indicación de señal de luz.
Cumplir con la norma: GB/T 14048.5.
Producto Especificación:
| Tipo de producto |
Significado |
Código auxiliar |
El color |
Válvula de tensión de funcionamiento nominal |
| BN |
Botón plano |
1 (blanco) 2 (negro) 3 (verde) 4 (rojo) 5 (amarillo) 6 (azul) |
|
|
| GN |
Botón alto |
| M. |
Botón de reinicio de la cabeza del hongo |
Diámetro de la cabeza del botón: 1 ((Φ40) 2 ((Φ60)
3 ((Φ30) (ZS de uso especial) |
1 (blanco) 2 (negro) 3 (verde) 4 (rojo) 5 (amarillo) 6 (azul) |
| ZS |
Botón de reinicio giratorio de autobloqueo de la cabeza del hongo |
4 (rojo) |
Lámpara LED: AC/DC 6V 12V 24V 36V AC
Los demás componentes |
| Enfermería |
Botón de reinicio de la cabeza de hongo encendido |
1 (blanco) 3 (verde) 4 (rojo) 5 (amarillo) 6 (azul) 7 (naranja) |
| - ¿ Qué? |
Botón encendido de dos colores |
Botón rojo + botón verde |
| ¿Qué quieres decir? |
Interruptor encendido |
21, bloqueo de dos posiciones 22, reseteo de dos posiciones 31, bloqueo de tres posiciones 33, reseteo de tres posiciones 37, posición izquierda bloqueada, posición derecha reseteada 38, posición derecha bloqueada,Reinicio de la posición izquierda |
| X. |
Interruptor de cambio |
1 (blanco) 2 (negro) 3 (verde) 4 (rojo) 5 (amarillo) 6 (azul) |
| Y |
Conmutador de llave |
|
| El S |
Interruptor de llave de dos colores |
Botón rojo + botón verde |
| El BND |
Botón plano encendido |
1 (blanco) 3 (verde) 4 (rojo) 5 (amarillo) 6 (azul) 7 (naranja) |
| El GND |
Botón alto encendido |
| D |
Luz de indicación |
Características del producto:
● Características del mecanismo de funcionamiento: colores brillantes y superficie aerodinámica.
●Diseño modular: el sistema operativo, el adaptador, el sistema de contacto y el sistema de iluminación pueden combinarse libremente para realizar diferentes funciones.
●Conveniente para su montaje y desmontaje gracias a su estructura de enganche.
●La función de bloqueo automático del adaptador central hace que sea conveniente y fiable para su montaje y conexión.
●El tornillo terminal está disponible con un mecanismo anti-aflojamiento para protegerlo contra el aflojamiento del cuerpo durante el transporte.
●La lámpara LED de alto brillo y larga vida útil garantiza una indicación fiable.
Condiciones de funcionamiento y idoneidad ambiental:
●La temperatura ambiente es de -5°C~+40°C, la temperatura media durante 24 horas no puede exceder los +35°C.
●Altitud: ≤ 2000 m.
● Condición atmosférica: la humedad relativa de la atmósfera no puede exceder el 50% cuando la temperatura máxima es de +40°C;se admite una humedad relativa mucho mayor en condiciones de temperatura más baja, por ejemplo, cuando la temperatura alcanza +20°C, la humedad relativa
es de hasta el 90%, teniendo en cuenta la condensación que puede producirse en las superficies del producto debido a los cambios de temperatura.
●Grado de contaminación: 3.
●Categoría de instalación: II.
● El par de apretamiento es de 0,8 a 1,2 Nm para los terminales de los cables.
