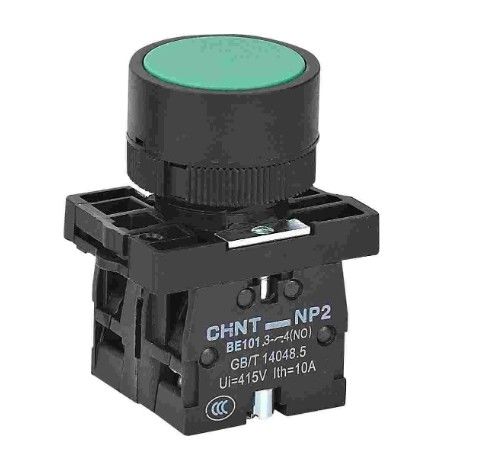

Circuito de control industrial con botón de presión de la serie NP2 IP40 IP65

Circuito de control industrial con botón de presión de la serie NP2 IP40 IP65

Descripción del producto:

Los botones de presión de la serie NP2 están diseñados para circuitos de control industriales que funcionan a una frecuencia de corriente alterna (CA) de 50 Hz o 60 Hz, con un voltaje de trabajo nominal de hasta 415 V CA,con una tensión de funcionamiento de corriente continua (CC) de hasta 250 V DCEstos botones se utilizan para controlar arrancadores electromagnéticos, contactores, relés y otros circuitos eléctricos.Los botones con luces indicadoras también son adecuados para las ocasiones de indicación de la señal de luz.

Cumplir con la norma: GB/T 14048.5.

Producto Especificación:

Características del producto:

•Instalación de paneles: La serie incluye botones con diámetros de paneles de Φ22 y Φ30, así como cajas de control de botones, adecuadas para diferentes escenarios de instalación.

•Clasificación de protección: la calificación de protección estándar es IP40.

•Estructura modular: Los botones tienen un diseño modular, lo que permite una instalación y un mantenimiento flexibles y convenientes.

•Contactos separados: los contactos normalmente abiertos (NO) y normalmente cerrados (NC) están aislados eléctricamente entre sí.

• Tornos terminales: Los tornillos terminales tienen un tamaño de M3.5, con un par de apretamiento recomendado de (0,8 a 1,2) N·m.

•Límite de grupo de contacto: las conexiones en serie longitudinales no deben exceder dos grupos de contacto, ya que demasiados grupos de contacto causarán el aumento de la fuerza de trabajo.Los usuarios deben consultar al fabricante..

Condiciones de funcionamiento y idoneidad ambiental:

●La temperatura ambiente es de -5°C~+40°C, la temperatura media durante 24 horas no puede exceder los +35°C.

●Altitud: ≤ 2000 m.

● Condición atmosférica: la humedad relativa de la atmósfera no puede exceder el 50% cuando la temperatura máxima es de +40°C;se admite una humedad relativa mucho mayor en condiciones de temperatura más baja, por ejemplo, cuando la temperatura alcanza +20°C, la humedad relativa es de hasta el 90%, teniendo en cuenta la condensación que puede producirse en las superficies del producto debido a los cambios de temperatura.

●Grado de contaminación: 3.

●Categoría de instalación: II.

●El botón de presión de la serie NP2 debe instalarse en un ambiente sin sacudidas, impactos, vibraciones significativas y sin exposición a la lluvia o a la nieve.

●Debería instalarse en un entorno sin riesgo de explosión y donde el medio no contenga gases que puedan corroer metales o destruir el aislamiento, ni polvo excesivo.

•Dimensiones de la instalación:

Para los botones montados en el panel Φ22:

•Diámetro del orificio de instalación: Φ22.3₀^{+0 en el segundo.4} En el caso de los

•Tipos de cabeza metálica: adecuados para paneles de 1 mm a 6 mm de espesor

•Título de plástico: adecuado para paneles de 1 mm a 4 mm de espesor

Para los botones montados en el panel Φ30:

•Diámetro del orificio de instalación: Φ30.5₀^{+0 en el segundo.5}En el caso de los

• Adecuado para paneles: de 1 a 3 mm de espesor

Estos botones están diseñados para un funcionamiento confiable en aplicaciones de control industrial y proporcionan flexibilidad en las opciones de instalación y personalización.
