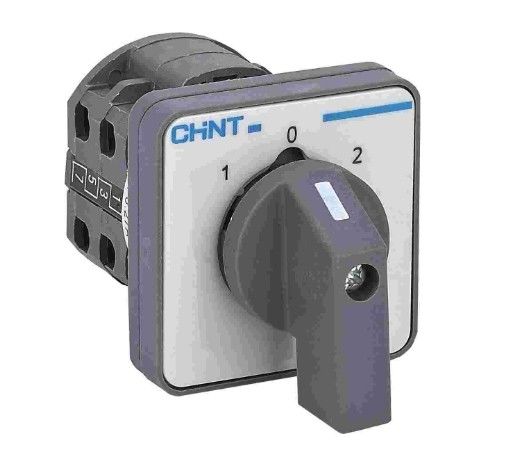

Interruptor de cámara de la serie LW32 Interruptor de cambio rotativo Interruptor de transferencia universal

LW32Interruptor de serie de cámara Interruptor de cambio rotativo Interruptor de transferencia universal

Descripción del producto:

El interruptor de transferencia universal de la serie LW32 puede sustituir a los interruptores de las series CA10 y LW26.Se utiliza principalmente en circuitos de control con una frecuencia de corriente alterna de 50 Hz o 60 Hz y un voltaje de trabajo nominal de hasta 380 V CA, o un voltaje de corriente continua de hasta 220 V DC para el control de la orden principal, pero también puede controlar directamente el motor de pequeña capacidad.

Cumplir con la norma: GB/T14048.5, IEC 60947-5-1.

Producto Especificación:

Clasificación:

Por aplicación

●Control directo: adecuado para el control directo de motores eléctricos.

●Control de mando: se utiliza para fines de mando o control en circuitos.

Por modo de funcionamiento

●Tipo de posicionamiento: permanece en la posición seleccionada después del funcionamiento.

● Tipo de reajuste automático: vuelve a su posición original automáticamente después de ser liberado.

●Tipo de posicionamiento y auto-reajuste (combinado): puede funcionar tanto en los modos de posicionamiento como de auto-reajuste.

Por número de secciones del sistema de contacto

●Tipo de posicionamiento: de 1 a 10 secciones.

● Tipo de reajuste automático: de 1 a 3 secciones.

●Control directo de los motores eléctricos: de 1 a 6 secciones.

Por forma y tamaño del panel

● Panel cuadrado grande: longitud: 64 mm, ancho: 64 mm.

● Panel cuadrado pequeño: longitud: 48 mm, ancho: 48 mm.

Condiciones de funcionamiento y idoneidad ambiental:

●La temperatura ambiente es de -5°C~+40°C, la temperatura media durante 24 horas no puede exceder los +35°C.

●Altitud: ≤ 2000 m.

● Condición de la atmósfera:

1.Humedad: la humedad relativa de la atmósfera no puede exceder el 50% cuando la temperatura máxima es de +40°C; una humedad relativa mucho mayor es admisible en condiciones de temperatura más baja,Por ejemplo,, cuando la temperatura alcanza +20°C, la humedad relativa es de hasta el 90%, teniendo en cuenta la condensación que puede producirse en las superficies del producto debido a los cambios de temperatura.

2- Grado de contaminación: 3.

●Condición de la instalación:

1.El interruptor de transferencia universal de la serie LW112 debe instalarse en un entorno sin sacudidas, impactos, vibraciones significativas y sin exposición a la lluvia o la nieve.

2Debe instalarse en un entorno sin riesgo de explosión o de sustancias que puedan corroer metales y dañar el aislamiento (incluido el polvo conductor).

3Categoría de instalaciones: III.
