Resaltar:
Interruptor de combinación CA
, Interruptor de combinación 5A
, Interruptor de alimentación de 380 V
Nombre del producto: |
Interruptor de combinación |
Estándar: |
GB/T14048.3, CEI 60947-3 |
Categorías de uso: |
El número de unidades de producción es el siguiente: |
Frecuencia nominal: |
50/60 Hz |
Tensión nominal de trabajo Ue (V): |
El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido |
Corriente térmica acordada Ith (A): |
10A 25A 60A 100A y el resto de los elementos |
Válvula de aislamiento nominal Ui (V): |
Las demás: |
Temperatura ambiente: |
-5°C~+40°C |

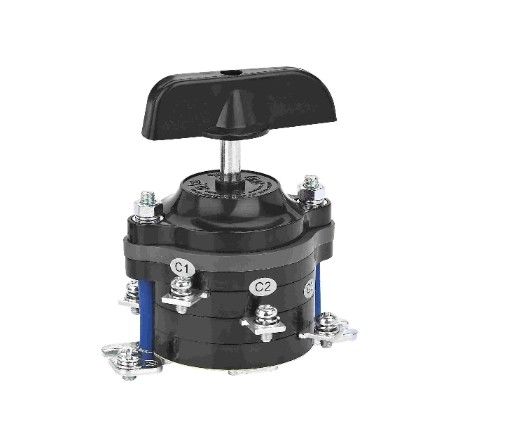

La serie HZ10 10A 25A 60A 100A interruptor de combinación AC380V/DC220V interruptor de alimentación
La serie HZ10 10A 25A 60A 100A interruptor de combinación AC380V/DC220V interruptor de alimentación
Descripción del producto:
El interruptor combinado de la serie HZ10 es principalmente adecuado para circuitos con una frecuencia de corriente alterna de 50 Hz o 60 Hz, un voltaje de hasta 380 V AC y un voltaje de corriente continua de hasta 220 V DC.Está diseñado para el funcionamiento manual a intervalos poco frecuentes para conectar o desconectar circuitosTambién se puede utilizar para controlar motores de pequeña capacidad.
Cumplir con las normas: GB/T14048.3, CEI 60947-3.
Producto Especificación:
| Modelo |
Corriente térmica acordada Ith (A) |
La tensión de aislamiento nominal Ui ((V) |
Acción 22A |
El DC-21A |
Acción 3 |
| En el caso de las empresas de servicios de telecomunicaciones |
el (a) |
En el caso de las empresas de servicios de telecomunicaciones |
el (a) |
En el caso de las empresas de servicios de telecomunicaciones |
el (a) |
| HZ10 a 10 |
10 |
500 |
380 |
10 |
220 |
10 |
380 |
3 |
| HZ10 a 25 |
25 |
25 |
25 |
380 |
6.3 |
| HZ10-60 |
60 |
60 |
60 |
- |
- |
| HZ10 a 100 |
100 |
100 |
100 |
- |
- |
Clasificación:
●Por aplicación: interruptor único de alimentación; interruptor dual de alimentación o interruptor dual de transferencia de circuito (código P);
el interruptor de transferencia de tres circuitos (código S); el interruptor de transferencia de cuatro circuitos (código G);
●Por tipo de instalación: tipo de cableado del panel delantero; tipo de cableado del panel trasero;
●Por número de postes: uno, dos, tres, cuatro;
●Por número de secciones: una sección, dos secciones, tres secciones, cuatro secciones, seis secciones.
Nota: Los interruptores de transferencia de tres y cuatro circuitos solo pueden fabricarse con tres polos o menos.
Condiciones de funcionamiento y idoneidad ambiental:
●La temperatura ambiente es de -5°C~+40°C, la temperatura media durante 24 horas no puede exceder los +35°C.
●Altitud: ≤ 2000 m.
● Condición de la atmósfera:
1.Humedad: la humedad relativa de la atmósfera no puede exceder el 50% cuando la temperatura máxima es de +40°C; una humedad relativa mucho mayor es admisible en condiciones de temperatura más baja,Por ejemplo,, cuando la temperatura alcanza +20°C, la humedad relativa es de hasta el 90%, teniendo en cuenta la condensación que puede producirse en las superficies del producto debido a los cambios de temperatura.
2- Grado de contaminación: 3.
●Condición de la instalación:
1.El interruptor combinado de la serie HZ10 debe instalarse en un entorno sin sacudidas, impactos, vibraciones significativas y sin exposición a la lluvia o la nieve.
2Debe instalarse en un entorno sin riesgo de explosión o de sustancias que puedan corroer metales y dañar el aislamiento (incluido el polvo conductor).
3Categoría de instalaciones: III.
